Yangın Söndürme Sistemleri ve Mekanik Tesisat Entegrasyonu Nasıl Yapılır?

Kısa Cevap

Yangın söndürme sistemleri ile mekanik tesisat entegrasyonu; doğru standart seçimi (BYKHY, TS EN 12845, NFPA), hidrolik hesap ve zonlama, yangın pompası kurulumu, borulama güzergâhının HVAC/şaftlarla koordinasyonu, elektrik-otomasyon (yangın alarm entegrasyonu) bağlantıları ve test-devreye alma adımlarının tek bir koordineli proje ve saha planında birleştirilmesiyle yapılır.

Yangın güvenliği projelerinde “tasarlamak” kadar “birbirine çakıştırmadan uygulamak” da kritiktir. Çünkü sprinkler sistemi, hidrant sistemi ve yangın pompası gibi bileşenler sadece kendi içinde doğru seçilmekle kalmaz; aynı zamanda HVAC kanalları, sıhhi tesisat, drenaj, şaftlar, asma tavan kotları, elektrik beslemeleri ve bina otomasyonu ile uyumlu çalışacak şekilde yerleştirilmelidir. İşte bu bütünlüğe mekanik tesisat entegrasyonu denir. Doğru entegrasyon; sahada revizyonları azaltır, iş programını korur, bakım erişimini kolaylaştırır ve en önemlisi sistemin yangın anında beklenen performansı vermesine yardımcı olur. Bu yazıda, yangın söndürme sistemleri odağında (özellikle sulu söndürme sistemleri) entegrasyonun pratikte nasıl yapıldığını; hidrolik hesaplardan yangın pompası kurulumu ve pompa dairesi detaylarına, çakışma (clash) yönetiminden test-devreye alma ve bakım planına kadar adım adım ele alacağız. Tire merkezli hizmetimizle İzmir ve Aydın’daki yapılarda aynı entegrasyon disiplini uygulanır.

Yangın söndürme sistemleri neleri kapsar ve mekanik tesisatla neden birlikte düşünülmelidir?

Yangın söndürme sistemleri; yangını erken aşamada kontrol altına almak veya söndürmek için tasarlanan, su kaynağı–pompa–borulama–aktif elemanlar–alarm/izleme bileşenlerinden oluşan bir bütündür ve bu nedenle baştan itibaren mekanik tesisat disiplinleriyle birlikte kurgulanmalıdır. En yaygın uygulamalar sulu söndürme sistemleri olduğu için entegrasyonun omurgasını çoğunlukla su depolama, pompalama, boru güzergâhları ve drenaj oluşturur.

Aşağıdaki başlıklar, sahada en sık karşılaşılan sistem kapsamını netleştirir:

• Sprinkler sistemi (yangın sprinkler sistemi): Islak, kuru, preaction veya deluge gibi tipleri olabilir. Asma tavan kotları, kiriş geçişleri, HVAC kanalları ve aydınlatma ile yoğun çakışma potansiyeli taşır.
• Hidrant sistemi (yangın hidrant tesisatı): İç/dış hidrant hatları, ring hattı, vana odaları ve test/drenaj düzeni içerir. Otopark, çevre peyzajı ve altyapı hatlarıyla koordinasyon gerektirir.
• Yangın pompası ve pompa grubu: Ana pompa(lar), yedek pompa, jockey pompa, kolektörler, çekvalfler, test hattı, basınç şalterleri ve kontrol panosu gibi bileşenleri kapsar. Yangın pompa dairesi yerleşimi, havalandırma ve drenaj ile doğrudan ilişkilidir.
• Su kaynağı (yangın su deposu/şebeke): Depo hacmi, besleme süreleri ve şebeke basıncı; hidrolik hesapla birlikte değerlendirilir.
• Alarm ve izleme elemanları: Akış anahtarı, vana izleme switch, basınç anahtarları ve yangın alarm entegrasyonu için sinyal noktaları.

Bu kapsamı doğru belirlemek, “yangın tesisatı”nı diğer mekanik sistemlerden ayrı bir ada gibi değil; bina/tesis altyapısının bir parçası olarak ele almayı sağlar. Proje başlangıcında Binalarda Yangın Projesi Nedir ve Neden Zorunludur? içeriğindeki çerçeve de, entegrasyonun neden erken aşamada planlanması gerektiğini iyi açıklar: /blog/binalarda-yangin-projesi-nedir-ve-neden-zorunludur/

Mekanik tesisat entegrasyonu pratikte hangi adımlarla yapılır?

Mekanik tesisat entegrasyonu; yangın tesisatı tasarım kriterlerinin (standart/mevzuat), hidrolik hesapların, ekipman seçiminin, borulama güzergâhlarının ve elektrik/otomasyon arayüzlerinin tek bir koordinasyon sürecinde birleştirilmesiyle yapılır. En güvenli yaklaşım, entegrasyonu “tek seferde çizim” değil, kontrollü bir iş akışı olarak yönetmektir.

Aşağıda sahada işleyen, teklif–proje–uygulama zincirine uygun adım adım entegrasyon akışı yer alır:

1) Hangi standart ve kriterlerle tasarım yapılacak?

İlk adım, projenin hangi mevzuat/standart setine göre tasarlanacağını netleştirmektir; çünkü sprinkler zonlama, pompa seçimi ve test prosedürleri bu kararla doğrudan değişebilir. Türkiye’de uygulamada sık referans verilen çerçeveler:

• BYKHY (Binaların Yangından Korunması Hakkında Yönetmelik)
• TS EN 12845 (sprinkler sistemleri için yaygın referans)
• NFPA 13 / NFPA 20 / NFPA 25 (sırasıyla sprinkler, yangın pompası, muayene-test-bakım yaklaşımı)

Not: Proje özelinde hangi standardın esas alınacağı, idare/şartname ve yetkili mühendislik değerlendirmesiyle kesinleşmelidir.

2) Risk sınıfı, zonlama ve hidrolik hesap nasıl kurgulanır?

İkinci adım, tasarımın omurgası olan hidrolik hesap sprinkler yaklaşımı ve sprinkler zonlama kararlarıdır; çünkü boru çapları, pompa debi-basınç noktası ve depo ihtiyacı buradan türetilir. Pratikte:

• Bina kullanım amacı ve tehlike sınıfı belirlenir.
• Kat/blok/mahal bazında zonlar tanımlanır (basınç bölgeleri dahil).
• Sprinkler ve hidrant senaryolarının eşzamanlılık kriteri (şartnameye göre) netleştirilir.
• Basınç kayıpları, kot farkları ve sürtünme kayıpları ile boru çapları seçilir.

Aşağıdaki tablo, entegrasyon kararlarının hangi çıktıları etkilediğini hızlıca özetler:

3) Yangın pompası kurulumu entegrasyonda neden kritik bir dönüm noktasıdır?

Yangın pompası kurulumu, su kaynağı ve dağıtım şebekesinin kalbi olduğu için entegrasyonun en kritik aşamalarından biridir. Pompa seçimi kadar, pompa dairesinin mekanik altyapısı da doğru olmalıdır:

• Yerleşim ve erişim: Bakım için ekipmanın etrafında çalışma alanı, kapı ölçüleri ve taşıma güzergâhı planlanır.
• Drenaj: Pompa odasında kaçaklar, test boşaltmaları ve drenaj noktaları için altyapı hazırlanır.
• Havalandırma: Pompa odası sıcaklığı/temiz hava ihtiyacı, mekanik havalandırma ile çözülür (bu yaklaşım, genel prensipleriyle kapalı alan havalandırma tasarımına benzer: /blog/kapali-alanlarda-havalandirma-sistemleri-nedir-nasil-secilir/)
• Titreşim ve askı detayları: Pompa kaidesi, kompansatörler ve boru destekleri; titreşim/gerilme aktarımını azaltacak şekilde seçilir.
• Test hattı ve ölçüm: Pompa performans testinin yapılabileceği düzen (şartname/standarta göre) tasarlanır.

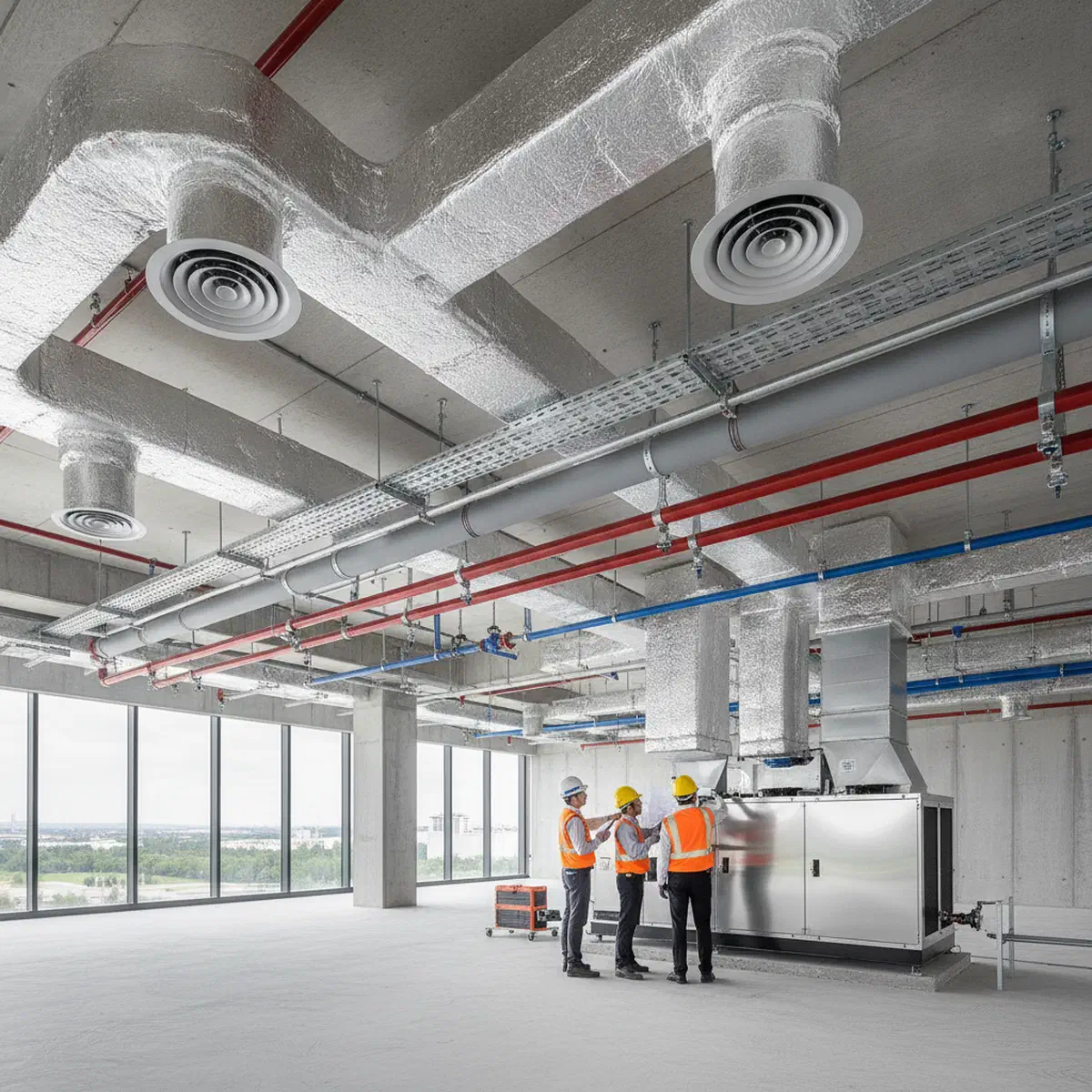

4) Borulama güzergâhı HVAC ve diğer mekanik sistemlerle nasıl koordine edilir?

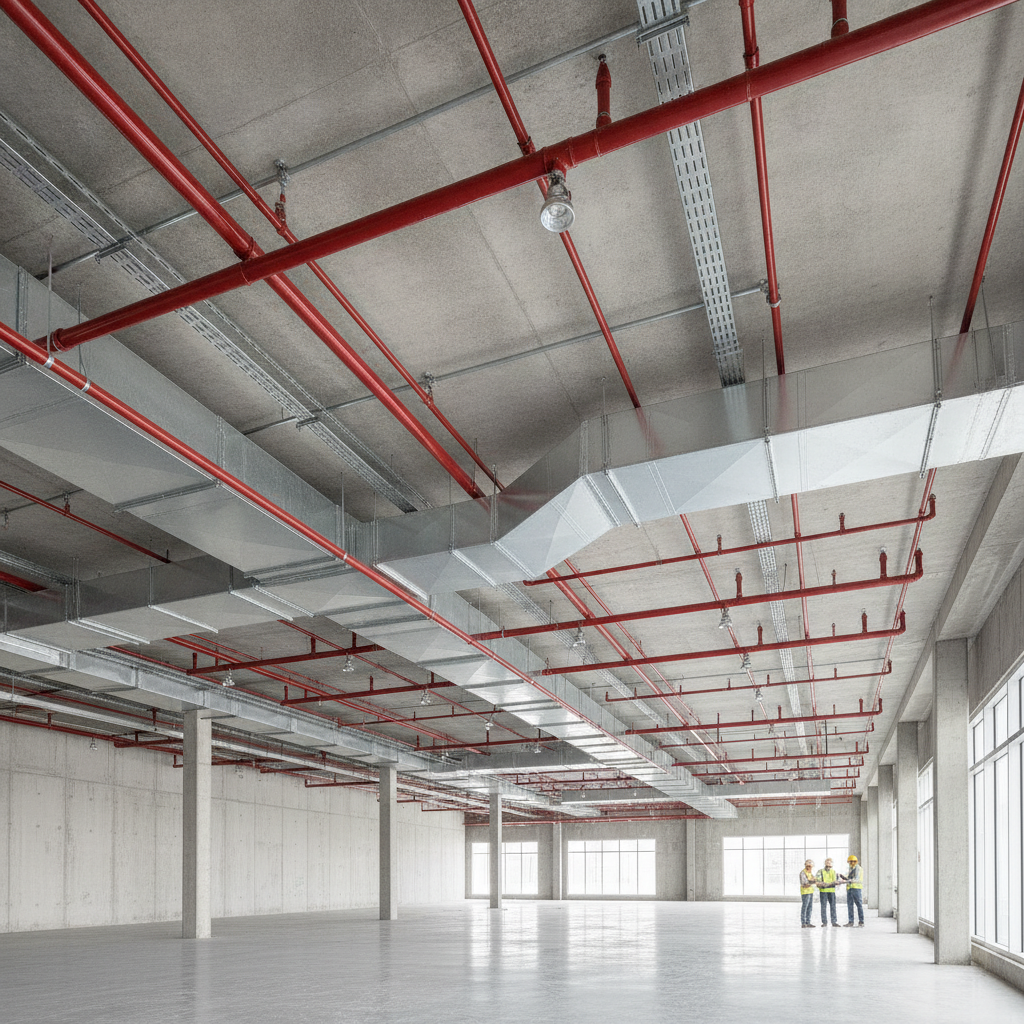

Boru güzergâhı koordinasyonu, “yangın mekanik tesisatı”nın sahada sorunsuz ilerlemesi için en görünür entegrasyon adımıdır. Uygulamada en sık çakışan noktalar:

• Sprinkler ana hatları ile HVAC ana kanal güzergâhı
• Vana grupları ile asma tavan erişim kapakları

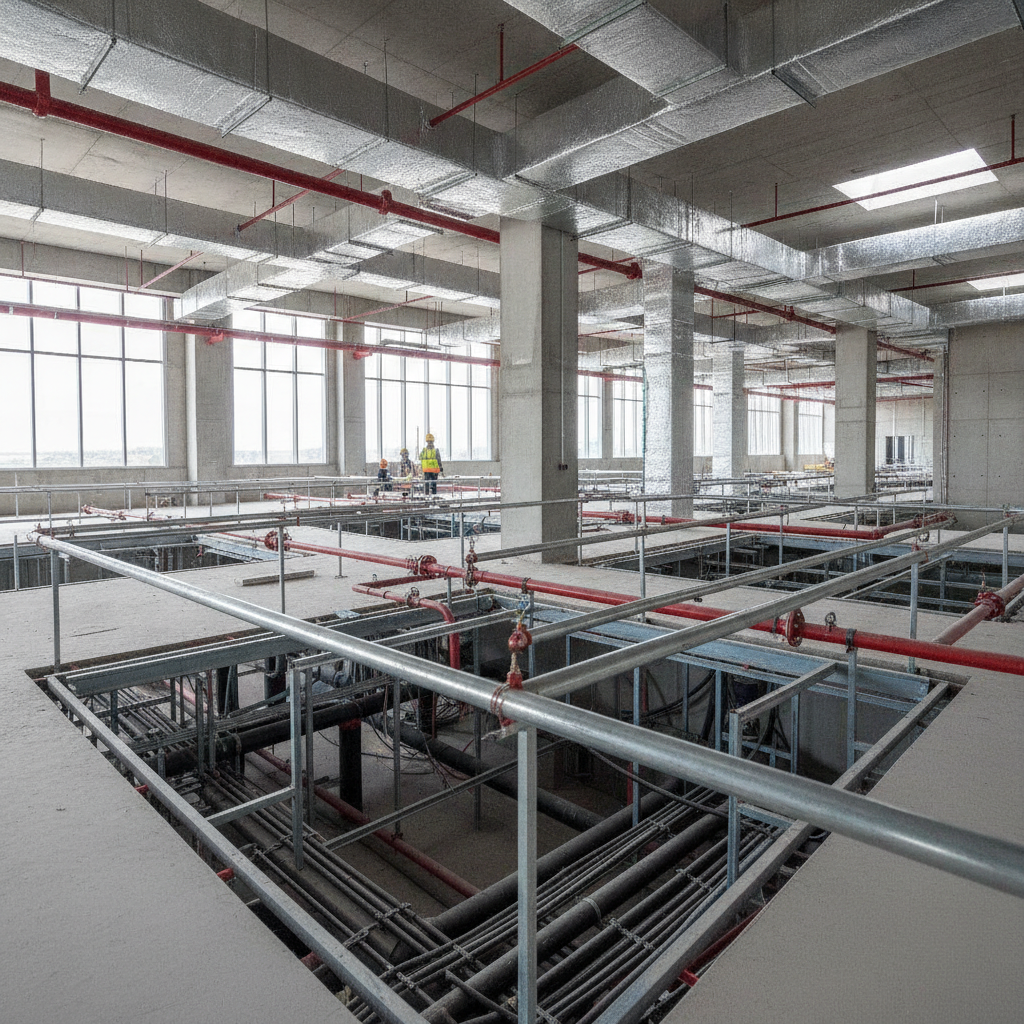

• Şaft içi düşey kolonlar ile sıhhi tesisat kolonları ve kablo tavaları
• Otoparklarda borular ile aydınlatma, yönlendirme tabelaları, sprinkler deflektör mesafeleri

Çözüm yaklaşımı genellikle şu sırayla işler:

1. Mimari kotlar (asma tavan, kiriş altı) kesinleştirilir.
2. HVAC ana kanalları “yüksek hacimli” olduğu için ana omurga yerleşimi belirlenir.
3. Sprinkler ana hatları ve branşmanlar, deflektör kotları korunarak yerleştirilir.
4. Askı sistemleri, bakım erişimi ve revizyon payları kontrol edilir.
5. Gerekirse BIM/3D koordinasyon ile çakışmalar çizim aşamasında çözülür.

Bu disiplinler arası yaklaşım, endüstriyel projelerde daha da kritiktir; benzer koordinasyon mantığını “mekanik sistemlerin bütünleşik yönetimi” perspektifiyle şu içerikte de görebilirsiniz: /blog/endustriyel-tesislerde-mekanik-tesisat-sistemlerinin-onemi-ve-faydalari/

Test, devreye alma ve bakım süreçlerinde entegrasyon nasıl tamamlanır?

Entegrasyon, borular döşenip ekipman bağlandığında bitmez; sistemin güvenilir çalıştığını göstermek için test-devreye alma ve bakım planı ile tamamlanır. Bu aşama, hem işveren kabul kriterleri hem de uzun dönem işletme güvenliği için belirleyicidir.

Devreye alma öncesi hangi kontroller yapılır?

Devreye alma öncesi kontroller, hatalı montajı erken yakalamayı amaçlar ve tipik olarak şunları içerir:

• Vana pozisyonları ve etiketleme (açık/kapalı, zon isimleri)
• Askı ve desteklerin uygunluğu, boru eğimleri ve drenaj noktaları
• Alarm vana grupları, akış anahtarı ve basınç şalterlerinin montaj doğrulaması
• Pompa kontrol panosu ve elektrik beslemelerinin kontrolü (yedeklilik/şartnameye göre)

Hangi testler yapılır?

Yaygın test adımları, proje standardına göre farklılaşsa da pratikte şu başlıklarda toplanır:

• Hidrostatik test: Boru hattının sızdırmazlık ve dayanım kontrolü.
• Flushing işlemi: Hat içi tortu ve yabancı maddelerin temizlenmesi.
• Alarm testleri: Akış anahtarı ve alarm vana grubu üzerinden yangın alarm entegrasyonu sinyallerinin doğrulanması.
• Pompa performans testi: Pompanın debi-basınç davranışının doğrulanması (test düzeni proje kriterine göre).

Teslim dokümantasyonu neden entegrasyonun parçasıdır?

Teslim dokümantasyonu, bakım ekibinin sistemi doğru işletmesi için gereklidir ve entegrasyonun “yazılı hafızası”dır. En azından şu dokümanlar hedeflenmelidir:

• As-built (uygulama sonrası) projeler ve şemalar
• Test tutanakları ve devreye alma raporları
• Ekipman listeleri, yedek parça/servis bilgileri
• Periyodik kontrol-bakım planı (yaklaşım olarak NFPA 25 benzeri bir düzen mantığı)

Kopyalanabilir entegrasyon kontrol listesi

Aşağıdaki liste, yangın tesisatı ile mekanik tesisat entegrasyonu için hızlı bir saha/proje kontrolü sağlar:

• Standart ve şartname seti net (BYKHY / TS EN 12845 / NFPA vb.)
• Sprinkler sistemi tipi (ıslak/kuru/preaction/deluge) donma riskine göre seçildi
• Hidrolik hesap tamamlandı, zonlama ve vana grupları projelendirildi
• Yangın su deposu bağlantıları ve taşma/drenaj altyapısı planlandı
• Yangın pompası kurulumu için pompa dairesi erişim–drenaj–havalandırma çözüldü
• Sprinkler borulama güzergâhı HVAC kanalları ve kablo tavalarıyla koordine edildi
• Akış anahtarı / vana izleme switch / basınç şalteri sinyalleri yangın alarm paneline işlendi
• Hidrostatik test ve flushing planı hazırlandı, test noktaları belirlendi
• Etiketleme, as-built ve devreye alma tutanakları teslim kapsamına eklendi

Bu sürecin sözleşme, keşif, uygulama ve kabul adımlarıyla nasıl yönetildiğini daha geniş çerçevede görmek isterseniz şu rehber de işinize yarar: /blog/yangin-taahhut-sureci-guvenli-yapilar-icin-adim-adim-rehber/

Sıkça Sorulan Sorular

Yangın söndürme sistemleri mekanik tesisata neden entegre edilmelidir?

Yangın söndürme sistemleri, su kaynağı, borulama, drenaj, havalandırma ve elektrik-otomasyon altyapılarına ihtiyaç duyduğu için mekanik tesisatla entegre edilmelidir. Entegrasyon; çakışmaları azaltır, bakım erişimini iyileştirir ve devreye alma sürecinde sürprizleri önler. Ayrıca yangın anında sistemin tasarlandığı performansı vermesine yardımcı olur.

Hidrant sistemi ve sprinkler sistemi aynı pompa grubunu kullanabilir mi?

Hidrant sistemi ve sprinkler sistemi bazı projelerde aynı pompa grubunu kullanabilir; ancak bu karar, şartname, standart ve hidrolik hesap sonuçlarına bağlıdır. Eşzamanlı çalışma senaryosu, gerekli debi-basınç noktası ve yedeklilik kriterleri netleştirilmeden ortak pompa grubu seçimi yapılmamalıdır. Proje özelinde yetkili mühendislik değerlendirmesi gerekir.

Yangın pompası kurulumu için pompa dairesinde hangi altyapılar gerekir?

Yangın pompası kurulumu için pompa dairesinde temel olarak yeterli erişim alanı, uygun drenaj altyapısı, yeterli havalandırma, güvenli elektrik beslemesi ve bakım/servis için çalışma boşlukları gerekir. Test hattı düzeni ve ölçüm imkanları da çoğu projede kritik kabul kriteridir. Titreşim ve boru gerilmelerini azaltacak destek/kompansatör çözümleri de planlanmalıdır.

Sprinkler borulama güzergâhı nasıl belirlenir?

Sprinkler borulama güzergâhı, mimari kotlar ve asma tavan düzeni kesinleştirildikten sonra HVAC ana kanalları ve diğer tesisatlarla koordineli şekilde belirlenir. Ana hedef; sprinkler yerleşim kriterlerini (kapsama, kot, erişim) korurken çakışmaları minimize etmektir. Şaftlar, kiriş geçişleri ve vana grubu erişimleri özellikle erken tasarımda kontrol edilmelidir.

Yangın alarm entegrasyonu hangi sinyalleri kapsar?

Yangın alarm entegrasyonu genellikle akış anahtarı (su akışı), vana izleme switch (vana açık/kapalı), basınç şalterleri ve pompa durum/arızası gibi sinyalleri kapsar. Bu sinyallerin doğru adreslenmesi, yangın anında izleme ve müdahale hızını artırır. Entegrasyon planı, elektrik ve otomasyon projeleriyle birlikte doğrulanmalıdır.
