Modern Binalarda Sıhhi Tesisat Projelendirmesi ve Kurulumu

Kısa Cevap

Modern binalarda sıhhi tesisat projesi, temiz su–sıcak su sirkülasyonu–pis su–yağmur suyu drenajı gibi alt sistemlerin hijyen, konfor ve yönetmeliklere uygun şekilde tasarlanıp uygulanmasıdır. Doğru projelendirme; uygun boru çapı, malzeme seçimi, şaft planı, testler ve devreye alma adımlarıyla güvenli, verimli ve bakımı kolay bir bina sıhhi tesisat sistemi sağlar.

Modern yapılarda suyun yalnızca “akması” yetmez; hijyen, basınç konforu, enerji ve su verimliliği, sessizlik ve bakım erişilebilirliği aynı anda hedeflenir. Bu yüzden “sıhhi tesisat nedir?” sorusunun yanıtı, artık yalnızca boru ve armatürlerden ibaret değildir: hidrofor sistemi, su deposu tesisatı, filtrasyon/arıtma, geri akış önleyici (backflow) çözümleri, kaçak algılama sistemi ve otomasyon entegrasyonu gibi bileşenler de modern bina sıhhi tesisat yaklaşımının parçasıdır.

Bu rehberde; sıhhi tesisat projesi kapsamını, projelendirme aşamalarını, malzeme seçim kriterlerini ve sıhhi tesisat kurulumu sırasında dikkat edilmesi gereken kritik saha detaylarını adım adım ele alacağız. Ayrıca Tire, Bayındır, Ödemiş, Torbalı ve Aydın şantiyelerinde “izmir sıhhi tesisat” hizmeti alırken teklif kapsamını doğru okumaya yarayan pratik kontrol noktalarını da paylaşacağız. Amaç; projesiz, eksik veya yanlış uygulamaların yol açtığı kaçak, koku, tıkanma, düşük basınç ve hijyen risklerini en baştan azaltmaktır.

Sıhhi tesisat nedir ve modern binalarda hangi sistemleri kapsar?

Sıhhi tesisat nedir? Sıhhi tesisat, bir binada kullanma suyunun güvenli şekilde dağıtılması ve atık suların sağlıklı biçimde uzaklaştırılması için kurulan tüm mekanik altyapıdır. Modern binalarda bu kapsam; yalnızca temiz su ve pis su borularını değil, performans ve hijyen için gerekli yardımcı ekipmanları da içerir.

Modern bir bina sıhhi tesisat sisteminde tipik alt başlıklar şunlardır:

• Temiz su tesisatı: Şebeke veya depodan gelen suyun katlara ve hacimlere dağıtımı (kolonlar, branşmanlar, vanalar, kolektörler).
• Sıcak su üretimi ve dağıtımı: Merkezi kazan/ısı pompası/bojler vb. kaynaklardan sıcak su hatları.
• Sıcak su sirkülasyon hattı: Sıcak suyun musluklara hızlı ulaşması ve sıcaklık stabilitesi için dönüş hattı ve dengeleme (özellikle otel, hastane, yurt, rezidans gibi yapılarda).
• Pis su tesisatı: Lavabo, duş, WC, mutfak gibi hacimlerden gelen atık suların düşey kolonlar ve yatay hatlarla uzaklaştırılması.
• Havalık (vent) sistemi: Pis su tesisatında koku ve sifon boşalmasını önlemek için basınç dengeleme.
• Yağmur suyu drenaj sistemi: Çatı ve teras sularının kontrollü tahliyesi (inişler, süzgeçler, gerekirse sifonik sistemler).
• Hidrofor sistemi ve basınç kontrolü: Şebeke basıncının yetersiz olduğu durumlarda katlara yeterli basınç sağlama.
• Su deposu tesisatı ve filtrasyon/arıtma (varsa): Depo giriş-çıkış hatları, taşma, drenaj, by-pass, filtreler.
• Geri akış önleyici (backflow) uygulamaları: Kirli suyun temiz su hattına geri dönme riskini azaltan emniyet ekipmanları (özellikle kritik hacimler ve özel kullanım senaryolarında).
• Kaçak algılama sistemi ve otomasyon: Su taşkını sensörleri, otomatik vana, uzaktan izleme (BMS) entegrasyonu.

Bu sistemlerin her biri; projede doğru kurgulanmadığında, sonradan “tamir” ile tamamen çözülemeyen kronik sorunlara dönüşebilir. Bu nedenle modern yapılarda sıhhi tesisat, proje + uygulama + test/teslim üçlüsüyle ele alınmalıdır.

Sıhhi tesisat projesi nedir ve projelendirme aşamaları nelerdir?

Sıhhi tesisat projesi, binanın temiz su, sıcak su, sirkülasyon, pis su, havalık ve yağmur suyu drenajı gibi tüm hatlarının; hesap, çizim, metraj ve şartname ile uygulamaya hazır hale getirildiği teknik doküman setidir. İyi hazırlanmış bir sıhhi tesisat projesi, hem şantiyede hatasız kurulum sağlar hem de bakım/işletme dönemini kolaylaştırır.

Aşağıdaki aşamalar, projelendirmeyi pratik ve denetlenebilir hale getirir:

Keşif ve ihtiyaç analizi nasıl yapılır?

Keşif ve ihtiyaç analizi, binanın kullanım tipine göre debi, eşzamanlı kullanım ve hijyen gereksinimlerini belirler. Konut, ofis, otel veya hastane gibi yapılarda kullanıcı yoğunluğu ve çalışma saatleri farklı olduğundan, tasarım kararları da değişir.

• Kullanım senaryosu (konut/ofis/otel/hastane/endüstriyel alan)
• Islak hacim sayıları ve konumları
• Şebeke basıncı ve su kalitesi (filtrasyon ihtiyacı)
• Depo/hidrofor gerekliliği
• Sıcak su üretim tipi ve sirkülasyon ihtiyacı
• Şaft ve asma tavan koordinasyonu (mimari–statik–elektrik–HVAC ile çakışma kontrolü)

Sistem şemaları ve şaft yerleşimi neden kritiktir?

Sistem şemaları ve şaft planı, boru güzergâhlarının “gerçekte uygulanabilir” olmasını sağlar. Şaftın dar bırakılması, sonradan boruların sıkışmasına, ses köprülerine ve bakım erişim sorunlarına yol açabilir.

Hidrolik hesaplar ve boru çapı seçimi nasıl yaklaşılır?

Boru çapı seçimi, hedef debiyi yeterli basınçla taşırken gürültü, aşırı hız ve gereksiz maliyeti önleyecek şekilde yapılır. Pratikte proje; kolon/branşman mantığı, eşdeğer uzunluklar ve basınç kayıpları dikkate alınarak kurgulanır. Hidrofor sistemi gerekiyorsa pompa seçimi de bu hesaplara göre şekillenir.

Malzeme seçimi (PPRC, PEX, bakır, paslanmaz) nasıl yapılır?

Malzeme seçimi, bina tipine, sıcaklık-basınç koşullarına, yangın geçiş detaylarına ve bakım stratejisine göre yapılır. Aşağıdaki tablo, “pprc mi pex mi?” gibi sık sorulan karşılaştırmaları özetler:

Proje çıktıları ve teslim dosyasında neler olmalı?

Sıhhi tesisat proje çizimi ve dokümantasyon seti genellikle şunları içerir:

• Kat planları (temiz su, sıcak su, sirkülasyon, pis su, havalık, yağmur suyu)
• İzometrik şemalar ve detaylar
• Metraj ve mahal listeleri
• Teknik şartname (malzeme, işçilik, izolasyon, askılama, yangın durdurucu geçişler)
• Test ve devreye alma planı
• Uygulama sonrası “as-built” (uygulandığı gibi) güncel çizimler

Not: Proje, diğer mekanik disiplinlerle birlikte düşünülmelidir. Örneğin yangın güvenliği koordinasyonu için mekanik entegrasyon kritik olduğundan, ilgili süreçlere dair genel bakış için şu içeriğe göz atabilirsiniz: Yangın Söndürme Sistemleri ve Mekanik Tesisat Entegrasyonu Nasıl Yapılır?

Sıhhi tesisat kurulumu nasıl yapılır ve sahada hangi testler uygulanır?

Sıhhi tesisat kurulumu, projede belirlenen hatların şantiyede doğru eğim, doğru çap, doğru askılama ve doğru izolasyonla uygulanması; ardından test edilip devreye alınmasıdır. Modern binalarda kurulum kalitesi, yalnızca “kaçak var mı?” sorusuyla ölçülmez; aynı zamanda basınç konforu, sıcak su bekleme süresi, gürültü seviyesi ve bakım erişimi de değerlendirilir.

Şantiye hazırlığında hangi kontroller yapılmalı?

Şantiye hazırlığı, uygulama başlamadan hataların önlenmesini sağlar:

• Şaft ölçüleri ve geçiş noktaları (çekirdek delikleri) kontrolü
• Malzeme onayı (boru sınıfı, fitting, vana, izolasyon kalınlığı)
• Koordinasyon: asma tavan, elektrik tavaları, HVAC kanalları ile çakışma kontrolü
• Yangın geçişleri için firestop planı (şaft ve kat geçişleri)

HVAC ile çakışmalar özellikle yoğun olur; tasarım koordinasyonu için şu içerik yardımcı olabilir: Kapalı Alanlarda Havalandırma Sistemleri Nedir, Nasıl Seçilir?

Temiz su tesisatı montajında kritik noktalar nelerdir?

Temiz su tesisatında amaç, her noktaya yeterli basınç ve debiyle su ulaştırmaktır.

• Kolon ve branşmanlarda doğru çap sürekliliği
• Daire/mahal girişlerinde vana ve filtre erişimi
• Kolektörlü dağıtım (uygunsa) ile dengeli besleme
• Yoğuşma riskine karşı soğuk su hatlarında uygun izolasyon
• Askı/kelepçe aralıklarının malzemeye uygun seçilmesi

Sıcak su sirkülasyon hattı ne işe yarar ve nasıl dengelenir?

Sıcak su sirkülasyon hattı, musluğu açtığınızda sıcak suyun gecikmeden gelmesini sağlar ve hat içinde sıcaklık stabilitesine yardımcı olur. Dengeleme yapılmadığında bazı kollar aşırı ısınırken bazı noktalarda sıcak su geç gelir; bu da hem konforu hem de işletme verimini düşürür. Projede dengeleme vanaları, çekvalf yerleşimleri ve izolasyon detayları net olmalıdır.

Pis su tesisatında eğim, havalık ve ses kontrolü nasıl sağlanır?

Pis su tesisatında hedef; tıkanma riskini azaltmak, koku oluşumunu önlemek ve sessiz çalışmayı sağlamaktır.

• Yatay hatlarda uygun eğim (proje kriterlerine göre)
• Sifonların korunması için havalık sürekliliği
• Düşey kolonlarda ses yalıtımı ve titreşim kesici askılar
• Temizleme kapağı ve kontrol noktalarının erişilebilirliği

Kaçak algılama sistemi ve akıllı bina entegrasyonu neden önemlidir?

Kaçak algılama sistemi, su taşkınını erken tespit ederek otomatik vana ile hattı kapatabilir; özellikle arşiv, elektrik odası, teknik hacim ve otel odaları gibi alanlarda hasarı ciddi ölçüde azaltır. Akıllı bina yaklaşımı hakkında daha geniş perspektif için: Akıllı Bina Teknolojileri: İklimlendirme ve Havalandırmada Yeni Trendler

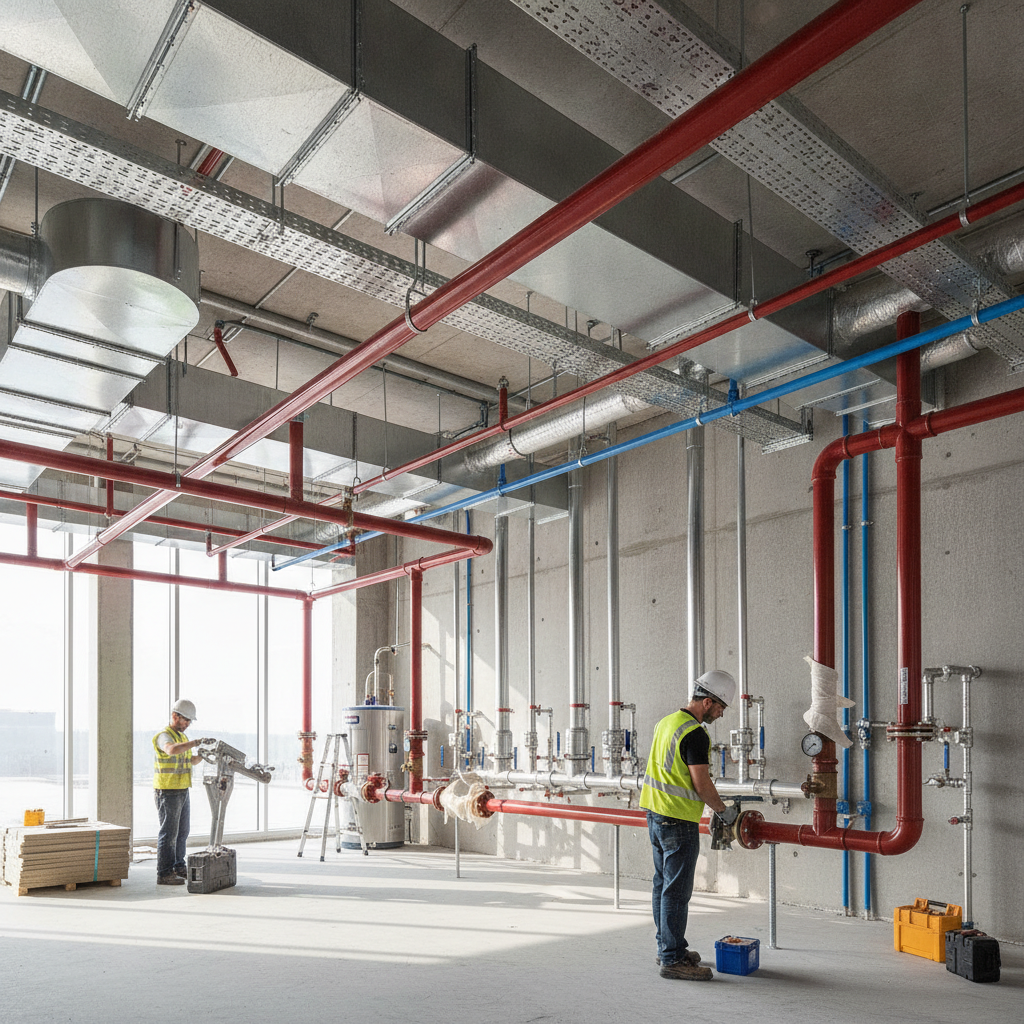

Testler ve devreye alma sürecinde hangi çıktılar beklenir?

Test ve devreye alma, sistemin güvenli şekilde işletmeye alınmasıdır. Uygulamada genellikle şu başlıklar beklenir:

• Temiz su hatlarında sızdırmazlık/basınç testleri (proje/şartnameye göre)
• Pis su hatlarında sızdırmazlık ve akış kontrolü
• Sıcak su sirkülasyonunda dengeleme ve sıcaklık kontrolü
• Hidrofor sistemi varsa otomasyon, basınç set değerleri ve emniyet elemanları kontrolü
• Teslim dosyası: test tutanakları, as-built çizimler, garanti belgeleri, bakım planı

Aşağıdaki kontrol listesi, teslim öncesi hızlı değerlendirme için kullanılabilir:

• Tüm vanalar erişilebilir ve etiketli mi?
• İzolasyonlar eksiksiz ve süreklilik sağlıyor mu?
• Şaft geçişlerinde yangın durdurucu uygulamalar tamam mı?
• Kaçak test tutanakları ve devreye alma raporları hazır mı?
• As-built çizimler güncellendi mi?

İzmir sıhhi tesisat hizmeti alırken teklif ve kapsam nasıl okunmalı?

İzmir sıhhi tesisat hizmeti alırken en doğru yaklaşım, fiyatı tek başına değil; teklifin kapsamını ve test/teslim taahhütlerini kontrol ederek değerlendirmektir. Tire merkezli hizmette şantiye erişimi, yerel uygulama planı, çalışma saatleri ve lojistik gibi faktörler Bayındır–Ödemiş–Torbalı–Aydın hattındaki projelerde uygulama takvimini doğrudan etkiler.

Teklifte şu maddelerin açık yazılı olmasını isteyin:

• İşin kapsamı: yalnız tamirat mı, yoksa sıhhi tesisat projesi çizimi + uygulama mı?
• Malzeme standardı: boru sınıfı, vana/filtre markaları, izolasyon tipi
• Testler: hangi testler yapılacak, tutanak verilecek mi?
• Teslim: as-built çizim, bakım planı, garanti koşulları
• Koordinasyon: şaft geçişleri, yangın durdurucu uygulamalar, tavan içi güzergâhlar

Yangın güvenliği tarafındaki proje zorunlulukları ve süreç mantığı için şu yazılar, disiplinler arası koordinasyonu anlamayı kolaylaştırır:

• Binalarda Yangın Projesi Nedir ve Neden Zorunludur?
• Yangın Taahhüt Süreci: Güvenli Yapılar İçin Adım Adım Rehber

Sıkça Sorulan Sorular

Sıhhi tesisat projesi kim çizer?

Sıhhi tesisat projesi, uygulama ve onay gerekliliklerine göre genellikle mekanik tesisat alanında yetkin mühendislik ekibi tarafından hazırlanır. Projede mimari, statik ve diğer mekanik disiplinlerle koordinasyon yapılması gerekir. Proje çizimi, metraj ve şartname gibi dokümanları da kapsamalıdır.

Proje olmadan sıhhi tesisat kurulumu yapılır mı?

Proje olmadan sıhhi tesisat kurulumu pratikte yapılabilse de, boru çapı, şaft yerleşimi, havalık sürekliliği ve test planı gibi kritik kararlar belirsiz kalır. Bu durum; tıkanma, koku, düşük basınç, sıcak su gecikmesi ve yüksek revizyon maliyeti riskini artırır. En güvenli yaklaşım, en azından uygulama projeleri ve detayların netleştirilmesidir.

Sıcak su sirkülasyon hattı her binada gerekli mi?

Sıcak su sirkülasyon hattı her binada zorunlu değildir; ancak hat uzunluğu arttıkça sıcak suyun musluğa ulaşma süresi uzar ve su israfı artabilir. Otel, hastane, yurt ve büyük ölçekli konut projelerinde konfor ve işletme açısından sık tercih edilir. Projelendirmede dengeleme ve izolasyon doğru yapılmalıdır.

Hidrofor sistemi neye göre seçilir?

Hidrofor sistemi, şebeke basıncının bina yüksekliği ve eşzamanlı kullanım debisini karşılayamadığı durumlarda seçilir. Seçimde; hedef basınç, debi ihtiyacı, pompa adedi (yedeklilik), kontrol tipi ve enerji verimliliği kriterleri değerlendirilir. Ayrıca bakım erişimi ve gürültü/titreşim önlemleri de projeye dahil edilmelidir.

Sıhhi tesisat testleri nelerdir, teslimde hangi evraklar verilir?

Sıhhi tesisatta teslim öncesi tipik olarak sızdırmazlık/basınç testleri, akış kontrolleri ve devreye alma ayarları yapılır. Teslimde test tutanakları, as-built çizimler, kullanılan ürünlere ait garanti belgeleri ve bakım/işletme talimatları beklenir. Bu evraklar, ileride arıza tespitini ve bakım planlamasını kolaylaştırır.
